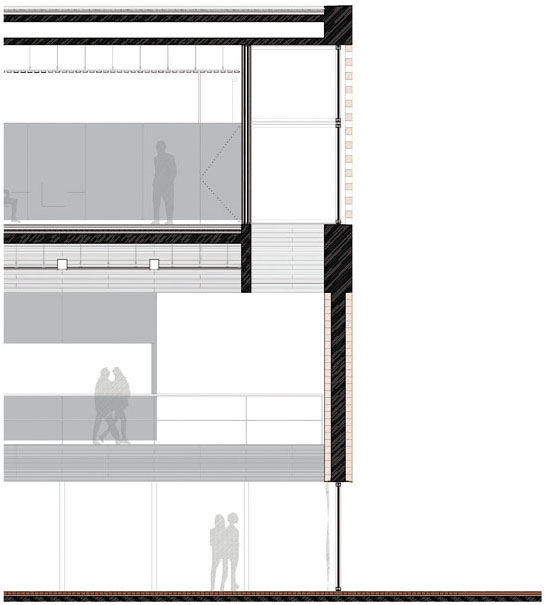

S E C C I Ó N C O N S T R U C T I V A
- JARDINERÍA:
- Bosque de pinos de rodeno, pino carrasco,
palmitos, madroños, torviscos, lentiscos y aladiernos.
- Arbustos autóctonos: romero, tomillo,
brezo, aliagas, albaidas, jaras blancas y negras.
- Gravas blancas de canto rodado e 5cm.
- Iluminación puntual mediante balizas de
acero inoxidable y refractores de policarbonato.
- Toldo.
- CUBIERTA AJARDINADA:
- Hormigón de pendientes aligerado con
arlita.
- Lámina impermeabilzante Renofol e: 1,2 mm.
armada con fieltro de fibra de vidrio impregnado.
- Aislamiento rígido de poliestireno
extrusionado e: 4cm.
- Lámina drenante Deltadrain de Bettor o
similar.
- Fieltro geotextil filtrante.
- Gravas 3 cm.
- Geotextil antiraíces + retenedor de
sustratos Feltemper 300.
- Capa de sustrato (compost y turba) e: 5 cm.
- Recubrimiento superficial de tierra
volcánica e: 2 cm.
- Plantas autóctonas: ver referencia en
jardinería.
- FORJADO:
- Losa aligerada y post-tesada de hormigón
armado visto color gris e: 65 cm.
- Encofrado con tablilla machihembrada e:
10cm. hasta 6 puestas.
- FALSO TECHO 2:
- Paneles acústicos Herakusme F e:25mm.
atornillados sobre tableros DM e: 16 cm. atornillados a perfiles omega
fijados a subestructura de tubos cuadrados de acero galvanizado anclados a
la losa superior mediante tirantes.
- Luminaria tubular Downlight empotrada en
zona de acesso y de descanso.Cañones de luz empotrados en la doble altura
de la sala de música.
- SUELO 2:
- Losa de hormigón armado e: 20cm. armado
según calculo.
- Mortero de nivelación e: 3cm.
- Aislante acústico lana de roca e: 13cm.
- Suelo técnico sistema Mero.
- Laminado de madera de iroko.
- FORJADO:
- Losa aligerada y post-tesada de hormigón
armado visto color gris e: 65 cm.
- Encofrado con tablilla machihembrada e:
10cm. hasta 6 puestas.
- VIGAS DE HORMIGON ARMADO:
- Vigas de cuelgue de hormigón armado visto
color gris e: 20 cm.
- Encofrado con tablilla machihembrada e:
10cm. hasta 6 puestas.
- Tablilla horizontal.
- FALSO TECHO 1:
- Lamas de aluminio esmaltado al horno 100x15
mm. separación entre ellas de 5cm. clipadas a travesaños cada 60cm. y
éstos anclados al forjado. Todo color plata mate.
- Luminaria tubular Downlihgt empotrada en
falso techo.
- MUROS DE HORMIGON ARMADO:
- Muro de hormigón armado e: 30 cm.
- Encofrado perdido visto a base de piedra de
rodeno trabadas de 60x15x15 cm. unidas entre sí y con el muro, mediante
mortero y llaves de enclaje de acero galvanizado en caliente.
- BARANDILLA:
- Pletina acero galvanizado en caliente
anclada a forjado e: 1cm.
- Montantes acero galvanizado en caliente e:
1cm. cada 2m. soldados a pletina.
- Travesaños de acero galvanizado en
caliente e: 1cm. soldados a montantes.
- Pasamanos de madera de iroko e: 4cm.
atornillado a travesaño por debajo.
- PILARES METALICOS:
- Pilares metálicos cuadrados huecos 120.6
mm. de acero.
Cada 2m. embebidos en carpinteria a modo de
mainel.
- Pintura intumescente RF-90.
- CARPINTERIA EXTERIOR:
- Bastidor de acero galvanizado en caliente.
- Escuadrias de madera de iroko. Vidrio
climalit 5+5/12/5+5.
- SUELO 1:
- Adoquín de rodeno 20x10x7 cm.
- Mortero de agarre e: 4cm.
- Solera de hormigon armado e: 12cm.
- Lámina impermeabilizante armada con fibra
de vidrio e: 1.2mm. en zonas interiores.
- Lámina geotextil antirraices.
- Hormigón de limpieza e 10cm.
- Zahorras compactadas e: 20cm.
- CIMENTACIÓN:
- Zapata corrida de hormigón armado.
Dimensiones según cálculo estructura.
- Separadores.
- Hormigón de limpieza e: 10cm.
- Zahorras compactadas e: 20cm.
|
