Ampliación Palau de la Música. Valencia

Palau de la Música extension. Valencia





Arquitecto/Architect:
Eduardo de Miguel Arbonés



El Palau de la Música de Valencia, obra de D. José Mª García de Paredes, se sitúa entre el Paseo de la Alameda y los Jardines del Turia. El Auditorio se dispuso sobre una plataforma que avanza hacia el río; esta característica, única en todo el cauce, le otorga al lugar un carácter emblemático representativo de la actividad cultural de la ciudad. La personalidad de la arquitectura existente ha determinado una intervención que se plantea toda ella enterrada y dispuesta en el lado sureste del edificio, ordenando las diferentes áreas que componen el programa de la ampliación alrededor de patios ajardinados y con su cubierta superior también ajardinada con el fin de no alterar visualmente la configuración del lugar.

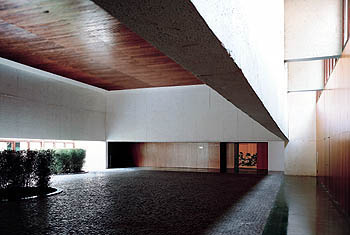

El edificio se desarrolla en dos niveles bajo la rasante del Paseo de la Alameda. El acceso a la ampliación se produce a través de un patio en pendiente con tres palmeras; una vez en su interior todos los espacios de circulación confluyen en un gran espacio público que se concibe como lugar de encuentro de las diferentes partes del proyecto. La orientación elegida permite que durante la mañana, horario en el que se concentra la mayor actividad, los rayos del sol penetren directamente en su interior conformando un espacio luminoso y amable.

The Valencia Auditorium (Palau de la Música), a work by José Mª García de Paredes, is situated between the Paseo de la Alameda and the Turia Gardens. The Auditorium stands on a platform that projects outwards towards the riverbed gardens; this characteristic, unique along their course, gives the place an emblematic value as a symbol of the cultural activity of the city. The personality of the existing architecture determined an intervention built completely underground, located on the southeastern side of the building. The different areas of the expansion required by the brief were organized around patio gardens and a roof garden so as not to alter the visual appearance of the place.

The building is installed on two levels below the grade line of the Paseo de la Alameda. Access to the expansion is via a sloping patio planted with three palm trees; once in its interior, all circulation spaces converge in a large public space conceived as a meeting place for the different parts of the project. The orientation chosen allows the rays of the sun to penetrate directly into its interior in the morning, the time of greatest activity, creating a luminous and pleasant space.

Situación/Location:
Paseo de la Alameda, nº 30, Valencia

Promotor/Developer
Ayuntamiento de Valencia/
Valencia City Council

Colaboradores/Colaborators
Arancha Muñoz Criado, arquitecto/architect

Antonio García Blay, arquitecto/architect
Pablo Fuertes Pérez, arquitecto/architect
David Zaragaza Aznar, arquitecto/architect
ICA. Consulting de ingeniería
/engineering consultants
Carlos Miragall Guillém ICCP
/civil engineer

Fotógrafo/Photographer
Duccio Malagamba
MRW Zeppeline (foto aérea/aerial view)





Detalle 1/Detail 1
1. Goterón/Drip
2. Tierra vegetal francoarenosa/
Sandy loamy topsoil
3. Enfoscado/
Rough render
4. LHD 7/
7 cm double cellular brick
5. Impermeabilización acuafilm EC 3 kg
/m2 + Fieltro Geotextil/Waterproofing: Acuafilm EC 3 kg/m2 + geotextile felt
6. Gárgola. Tubo 30.3 mm (L 35 cm)
/Water spout: 0x3 mm pipe, l=35 cm
7. Poliestireno Expandido
/Expanded polystyrene
8. Losa de Hormigón
/Concrete slab
9. Fieltro Geotextil Antirraices 190 gr
/Geotextile root barrier felt 190 g
10. Drenaje con árido de arlita G-3
/Drainage fill with Arlite G-3 aggregate
11. Techo suspendido Knauf D112E. Listón contrachapado M1 (5x2cm) Rechapado Iroko/
Suspended ceiling: Knauf D112E. M1 plywood strip (5x2 cm) veneered iroko

Detalle 2/Detail 2
1. Carpintería de madera V7/Wood joinery: V7
2. Tierra Vegetal Francoarenosa
/Sandy loamy topsoil
3. Fieltro Geotextil Antirraíces 190 gr
/m2/Geotextile root barrier felt 190 g/m2
4. Drenaje con árido de Arlita G-3
/Drainage fill with Arlite G-3 aggregate
5. Tubo de diámetro 120. Polietileno Ranurado
/Perforated polyethylene pipe, diameter 120
6. Filita Griscor apomazada
/Sanded Griscor phyllite
7. Mortero de agarre
/Key mortar
8. Capa de arena
/Sand
9. Losa de hormigón
/Concrete slab
10. Techo suspendido Knauf D112E
/Suspended ceiling: Knauf D112E
11. Techo suspendido Knauf D112E. Listón contrachapado M1 (5x2cm) Rechapado Iroko
/Suspended ceiling: Knauf D112E. M1 plywood strip (5x2 cm) veneered iroko

Detalle 3/Detail 3
1. Filita griscor apomazada/Sanded Griscor phyllite
2. Mortero de agarre
/Key mortar
3. Capa de arena
/Sand
4. Impermeabilización “VANDEX SUPER” 1 kg
/m2/Waterproofing: VANDEX SUPER 1 kg/m2
5. Impermeabilización junta losa-muro
/Slab/wall joint aterproofing
6. Losa de cimentación
/Foundation slab
7. Impermeabilización “VANDEX SUPER” 1 kg
/m2/Waterproofing: VANDEX SUPER 1 kg/m2
8. Hormigón de limpieza
/Blinding concrete
9. Tierras propias
/Formation level

Detalle 4/Detail 4
1. Solera de hormigón ligero HA-25/Lightweight concrete subfloor, HA-25
2. Poliestireno expandido
/Expanded polystyrene
3. Impermeabilización Acuafilm EC 3 kg
/m2 + Fieltro Geotextil/Waterproofing: Acuafilm EC 3 kg/m2 + geotextile felt
4. Losa de hormigón
/Concrete slab
5. Techo suspendido Knauf D112E Listón ontrachapado M1 (5x2 cm) Rechapado Iroko
/Suspended ceiling: Knauf D112E. M1 plywood trip (5x2 cm) veneered iroko
6. Puerta P6
/P6 door


Detalle 5
/Detalle 5
1. Puerta P6/P6 door
2. Filita Griscor Apomazada
/Sanded Griscor phyllite
3. Mortero de agarre
/Key mortar
4. Capa de arena
/Sand
5. Losa de Hormigón
/Concrete slab
6. Techo suspendido Knauf D112E
/Suspended eiling: Knauf D112E
7. Techo suspendido Knauf D112E Listón contrachapado M1 (5x2 cm) Rechapado Iroko
/Suspended ceiling: Knauf D112E. M1 plywood strip (5x2 cm) veneered iroko

Detalle 6/Detail 6
1. Carpintería de Madera
/Wood joinery
2. Filita Griscor apomazada
/Sanded Griscor phyllite
3. Mortero de agarre
/Key mortar
4. Capa de arena
/Sand
5. Losa de hormigón
/Concrete slab
6. Techo suspendido Knauf D112E
/Suspended ceiling: Knauf D112E
7. Filita Griscor Textura Natural
/Griscor phyllite, natural texture
8. Impermeabilización acuafilm EC 3 kg
/m2/Waterproofing: Acuafilm EC 3 kg/m2
9. Mortero de agarre
/Key mortar
10. Losa de hormigón
/Concrete slab
11. Pletina de acero 100x15 mm
/Steel bar,100x15 mm
12. Perfil hueco 40x20x1.5
/Hollow section, 40x20x1.5
13. Tablero contrachapado M1 Rechapado iroko
/M1 plyboard (5x2 cm) veneered iroko
14. Rastrel de madera (1.5x5cm)
/Wooden batten, 1.5x5 cm
15. Canalón chapa plegada 40 cm
/Bent sheet metal gutter, 40 cm
16. Gárgola Tubo 30.3 mm (L 20 cm)
/Water spout, 30x3 mm pipe, l=20 cm
17. Perfil hueco 40x20x1.5
/Hollow section, 40x20x1.5
18. Poliestireno Expandido
/Expanded polystyrene
19. Techo suspendido Knauf D112E Listón contrachapado M1 (5x2 cm) Rechapado Iroko
/Suspended ceiling: Knauf D112E. M1 plywood strip (5x2 cm) veneered iroko

Detalle 7/Detail 7
1. Filita Griscor Apomazada
/Sanded Griscor phyllite
2. Mortero de agarre
/Key mortar
3. Capa de arena
/Sand
4. Impermeabilización “VANDEX SUPER” 1 kg
/m2/Waterproofing: VANDEX SUPER 1 kg/m2
5. Losa de cimentación
/Foundation slab
6. Impermeabilización “VANDEX SUPER” 1 kg
/m2/Waterproofing: VANDEX SUPER 1 kg/m2
7. Hormigón de limpieza
/Blinding concrete
8. Tierras propias
/Formation level
9. Carpintería de madera
/Wood joinery
