Alzado sur/South elevation

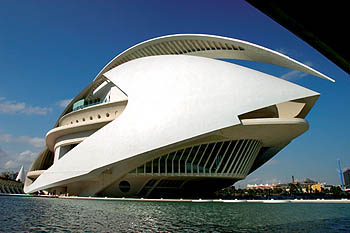

Palacio de las Artes Reina Sofía. Valencia
Palau de les Arts Reina Sofía opera house. Valencia
Arquitecto e ingeniero/Architect and Engineer:
Santiago Calatrava Valls





El edificio principal se plantea con una doble intención: la de construir un auditorio múltiple y la de configurar un hito urbano que, a la vez, se implante en un área urbana como elemento dinámico y consolidador del lugar y se convierta en un símbolo paisajístico con cierto carácter monumental para la ciudad de Valencia.

La obra se presenta como una gran escultura de alto contenido simbólico: sus formas náuticas sugieren su cercanía al mar y su disposición en el antiguo lecho fluvial del Turia.

La innovadora arquitectura de este edificio de 37.000 metros cuadrados y una altura de más de 70 metros que alberga cuatro auditorios para diferentes espectáculos de ópera, teatro y música, sorprende por su multiplicidad de ambientes. Cuenta con plataformas en voladizo a diferentes alturas con paseos y vegetación, a las que se accede mediante ascensores panorámicos y escaleras situadas en el interior de las carcasas metálicas que hay a ambos lados del edificio. El contraste entre lo opaco de estas carcasas de chapas de acero y lo transparente de los espacios acristalados del anfiteatro, los foyeres de la Sala Principal y el Aula Magistral, y el restaurante, producen sensaciones cambiantes al recorrer el edificio. Una estructura metálica con forma de pluma arranca de un pilono de hormigón armado.

La forma global del edificio es lenticular desarrollándose bajo una gran sobrecubierta o “pluma metálica, soportada mediante dos apoyos, uno extremo en su zona oeste y otro intermedio quedando la zona este de la cubierta totalmente en voladizo. El material por excelencia es el hormigón blanco ya que forma parte de los grandes soportes estructurales del edificio mientras que el “trencadís” es el segundo material de mayor uso que reviste las “cáscaras” del Palau.

El Palau de les Arts Reina Sofía cuenta con cuatro salas diferentes: la sala principal, el aula magistral, el anfiteatro y el teatro de cámara. Además, el edificio dispone de instalaciones para actividades docentes y otras estrechamente relacionadas con los ámbitos artísticos y culturales.

Sala Principal
La Sala Principal es el elemento generador del edificio tanto en su aspecto formal como estructural, disponiendo de una capacidad de más de 1.700 plazas. Se ubica dentro del soporte estructural del edificio generado por superficies curvas y cajas interiores de hormigón blanco formando una epidermis con un intensa fuerza visual.

El foyer de encuentro abraza la sala principal permitiendo un recorrido perimetral con acceso a dependencias anexas a la sala; unas escaleras rampantes helicoidales posibilitan la salida de la sala a diferentes alturas.

El interior del patio de butacas se entiende como un único volumen donde se dispondrán todos los espectadores de tal modo que todos tengan una visión global de la sala. La sección longitudinal de ésta se genera a través de la línea de visuales del espectador hacia el escenario. Se disponen en cuatro alturas de los paramentos verticales, los palcos de la ópera tan característicos en este tipo de edificios.

Aula Magistral
Con capacidad para 400 personas, el Aula Magistral está situada en la parte oeste del edificio. Se accede a ella mediante las escaleras principales laterales que van dando paso a las distintas terrazas del edificio. Sobre esta sala, se ubica la cafetería y bajo ella, se sitúan los camerinos.

El Aula Magistral está especialmente diseñada para actuaciones en directo de pequeñas formaciones musicales, permitiendo la celebración de conferencias, ruedas de prensa, congresos, etc.

Anfiteatro
Con capacidad para más de 1.500 espectadores, sus instalaciones con avanzados sistemas de audición, cinematografía y video, permiten la realización de espectáculos y actuaciones en directo, así como el visionado, mediante grandes pantallas, de eventos culturales, incluida la representación operística que en esos momentos se esté ejecutando en la sala principal.

Teatro de Cámara. Sala de Exposiciones
El edificio destinado a Artes Aplicadas se encuentra adyacente al Palau y constituye el límite Sur Oeste del complejo. Es un edificio independiente al Palau de les Arts Reina Sofía y está dotado de una sala para teatro experimental con capacidad para 400 espectadores, donde se ubicará la Academia de Perfeccionamiento.

Como consecuencia del desarrollo de un centro operístico, se han previsto una serie de usos anexos necesarios para la producción de espectáculos. Esto conlleva la localización de talleres de montaje y reparación para carpintería, mecánica, electricidad, vestuarios, zapatería, etc... Además, se disponen de almacenes para el depósito de los escenarios, panales, utensilios de escena y vestuarios, así como almacenes para los escenarios de las compañías que utilicen el recinto.

El uso de los diversos auditorios hace necesaria la ubicación de salas de ensayo de diversa índole: como salas de ensayo colectivas (canto, danza, orquesta) y otras individuales (viento, violines, violonchelos, contrabajos...).

Estos usos estarán conectados con los vestuarios, salas de descanso y cafetería. En sus espacios privados, el Palau de les Arts Reina Sofía dispone de oficinas para la administración general, dirección artística y dirección técnica, amplias salas de ensayo de orquesta, coros, danza y solistas, salas de prensa, sala de puesta en escena, camerinos vips, camerinos individuales para solistas, camerinos de figurantes, coro, vestuarios para orquesta, catering, talleres, sastrería, carpintería y almacenes situados en cota -12.

La cubierta es la parte más representativa del conjunto, ya que además de su rigurosidad estructural y geométrica, contiene una gran carga de expresividad e intención plástica que hace trascender el carácter artístico de las actividades del interior hacia el exterior.

La cubierta o “pluma” es el elemento estructuralmente más espectacular con 230 metros de longitud y más de 70 m. de altura mientras las dos “cáscaras”, que abrazan el edificio exteriormente, están construidas en acero laminado con un peso aproximado de 3.000 Tn. revestidas por el exterior con recubrimiento cerámico (trencadís). Las dimensiones envolventes máximas del edificio teniendo en cuenta las formas curvas que las conforman son 163 m. de longitud y 87 m. de ancho.

The main building is designed with the dual intention of acting as a multi-hall auditorium and creating an urban landmark of a certain monumentality which at the same time plays a role as a dynamic feature of the urban area, consolidating the setting and becoming a symbol of the cityscape of Valencia.

This work should be seen as a vast sculpture with great symbolic content: its nautical forms suggest its closeness to the sea and its setting in the former bed of the River Turia.

The overall form of the building is lenticular, developing under a huge metal roof or “plume” held up by two supports, one at its western end and the other intermediate, with the eastern end of the roof totally projecting. The material par excellence is white concrete, as this forms part of the great structural supports of the building, while the “trencadís” (broken tile effect) is the second most widely used material covering the spectacular “shells” of the Palau.

The Palau de les Arts Reina Sofía has four different halls: the main hall, the master class room, the amphitheatre and the chamber theatre. The building also has facilities for teaching and other activities closely connected with the artistic and cultural fields.

Main Hall
The Main Hall, seating 1,700, is the core around which the building generates both its formal and structural aspects. It is located within the structural support of the building created by curved surfaces and interior boxes of white concrete forming an epidermis with intense visual power.

The meeting foyer lies around the main hall providing a perimeter route to access the rooms beside the hall; spiral ramp staircases mean that there are exits from the hall at different heights.

The interior of the stalls is understood as a single volume where the whole audience will be seated so as to have an overall view of the hall. Its longitudinal section is generated through the audience’s sight lines towards the stage. The opera boxes so characteristic of this type of building are set out at four heights on the vertical faces.

Master Class Room
With seating for 400, the Master Class Room is located on the western side of the building. Access to it is by the main side stairs which converge on the building’s different terraces. Over this hall there is cafeteria and below this the dressing rooms.

The Master Class Room is specially designed for live performances by small music ensembles and can be used for holding conferences, congresses, press conferences, etc.

Amphitheatre
With seating for 1.500, its facilities include advanced sound, cinema and video systems for live performances and shows and for projecting cultural events on large screens, including the opera performance being put on in the main hall at the same time.

Chamber Theatre. Exhibition hall
The Applied Arts building is adjacent to the Palau and forms the south-west boundary of the complex. This building is independent of the Palau de les Arts Reina Sofía. Its main feature is a hall for experimental theatre that can accommodate an audience of 400, where the Professional Training Centre will be located.

A number of auxiliary aspects involved in staging productions have been taken into consideration as a result of the main opera house activity. This entails the installation of assembly and repair workshops: carpentry, mechanics, electricity, wardrobe, footwear, etc. There are also storage areas for housing scenery, flats, stage properties and wardrobes, as well as storage for the sets of companies using the facilities.

The use of diverse auditoriums requires the presence of rehearsal rooms of different types, such as joint rehearsal rooms (song, dance, orchestra) and other individual areas (wind, violins, cellos, basses...).

These areas will be connected to the dressing rooms, rest areas and cafeteria. In the private area, the Palau de les Arts Reina Sofía has offices for general administration, artistic and technical direction, large rehearsal rooms for orchestra, choir, dancers and soloists, press rooms, stage production room, VIP dressing rooms, individual dressing rooms for soloists and dressing rooms for extras, choir and orchestra, as well as catering facilities, workshops, tailors, carpentry and storage located on level -12.

The roof is the most representative part of the complex. Apart from its painstaking structural and geometrical design, it is extremely expressive in its intention of conveying to the outside world the artistic nature of the activities taking place inside.

The roof or “plume” is the most structurally spectacular detail, 230 m. in length and 70 m. in height, while the two “shells” which embrace the building on the outside are made of laminated steel with an approximate weight of 3,000 tons and feature delicate ceramic work (trencadís) on the outside. The maximum enveloping dimensions of the building, taking into account the curved shapes which give it its form, are 163 m. in length by 87 m. wide.

Promotor/Developer:
Ciudad de las Artes y las Ciencias S.A.

Situación/Location:
Antiguo cauce del río Turia
/Old Turia riverbed

Constructora/Contractor:
UTE Necso-Dragados

Acústica/Acoustics:
Alfonso García (García B.B.M., S.L.)

Fotógrafo/Photographer:
Javier Yaya Tur (CACSA)



Nivel 0.50/Level 0.50
Nivel 3.25/Level 3.
25
Nivel 6.00/Level 6.00
Nivel 11.50/Level 11.50

Nivel 14.25/Level 14.25
Nivel 17.00/Level 17.00
Nivel 27.00/Level 27.00
Nivel 31.90/Level 31.90
